砌體工程的驗收
[2016-12-5 11:15:35]
瀏覽次數：[3773]
分享到：
字號
打印|

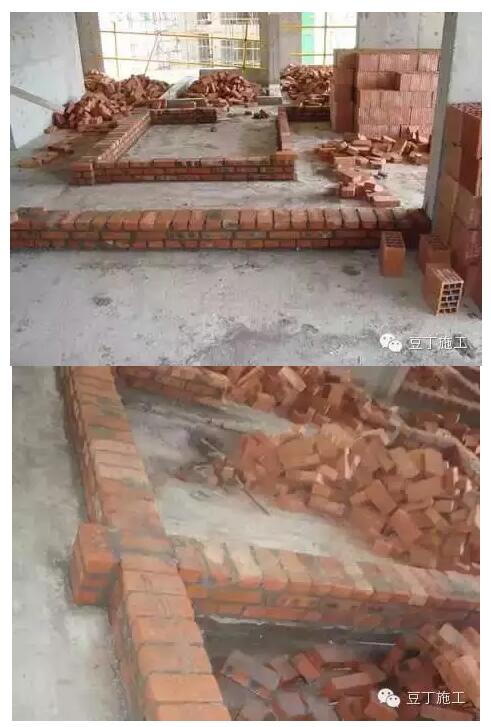

先砌筑三皮實心磚，檢查門洞口位置及尺寸，上報監理及甲方檢查無誤后再進行砌筑，避免大量返工。

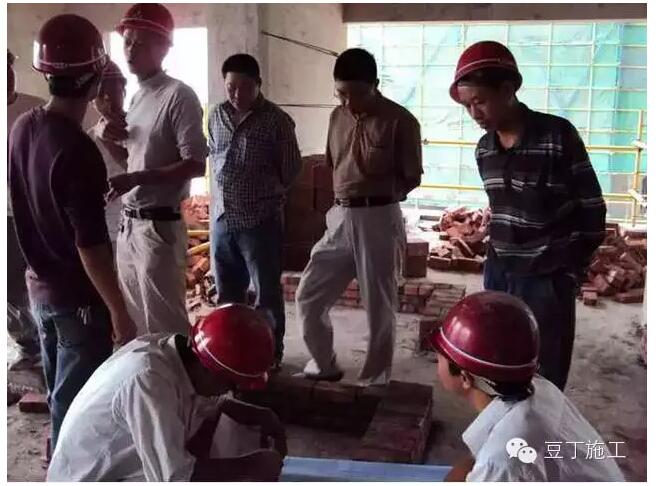

砌體磚樣砌筑完成后，上報監理、甲方進行檢查。

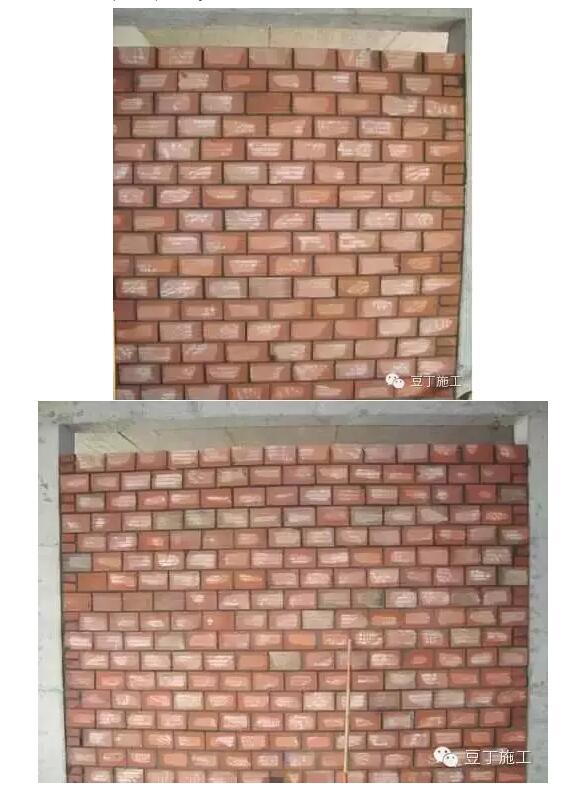

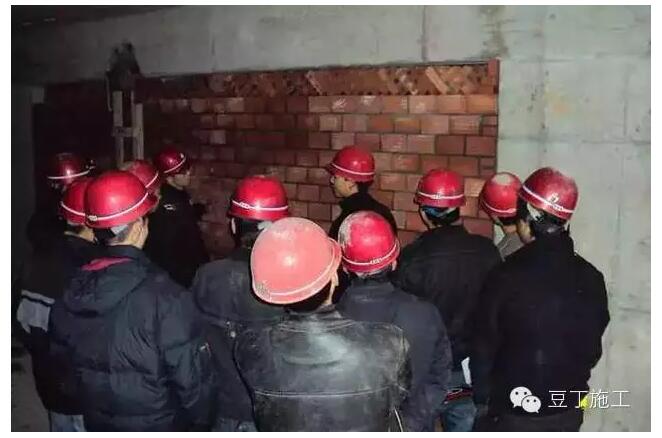

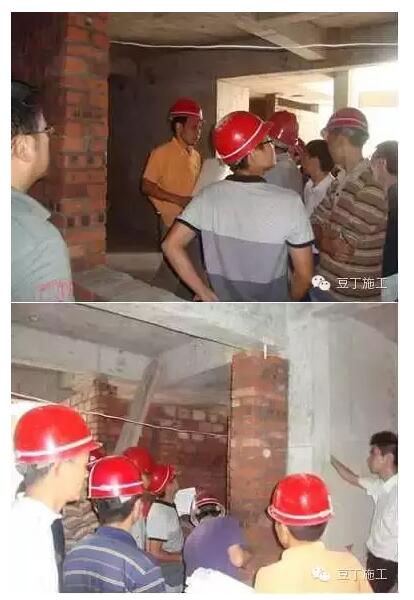

砌體樣板完成后，上報監理、甲方、物業、門窗安裝單位工程師及安裝工程師進行檢查驗收。監理、甲方對砌體作法提出意見；物業針對前期工程業主指出的問題，提出優化建議；安裝工程師針對安裝工程的要求，提出滿足安裝工程使用功能的要求；門窗安裝工程師針對滿足門窗安裝的要求提出合理化的建議。





針對砌體樣板驗收中的提出的問題進行整改、調整，最終形成砌體樣板固化。然后按砌體樣板的作法展開大面積施工。
工藝要點控制

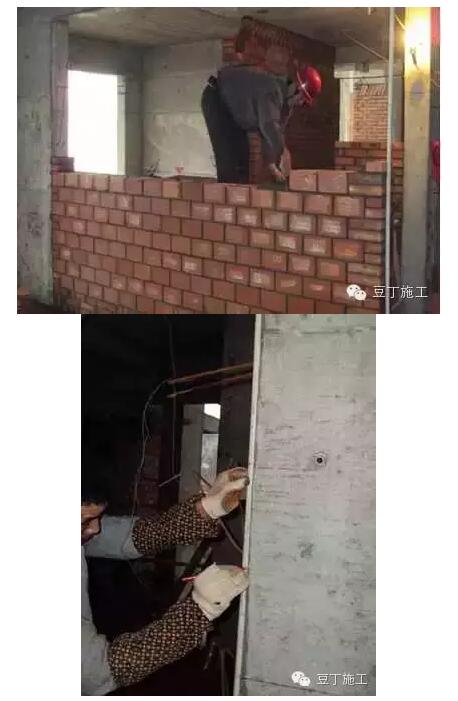

砌筑前先在砼墻上劃皮數線，在轉角處立皮數桿。根據墻高采用“倒排法”確定砌塊匹數（采取由上至下原則，即先留足后塞口200㎜高度，然后根據磚模數進行排磚。

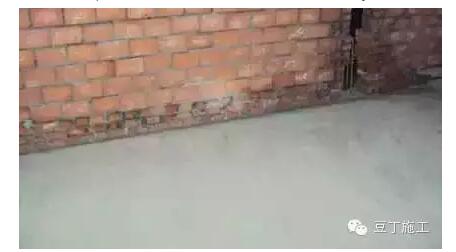

根據砌塊模數由上而下排塊后，墻體根部灰縫厚度超過20mm時，采用1：2水泥瓜米石找平。不得將灰縫調大或調小來滿足砌塊的模數要求。

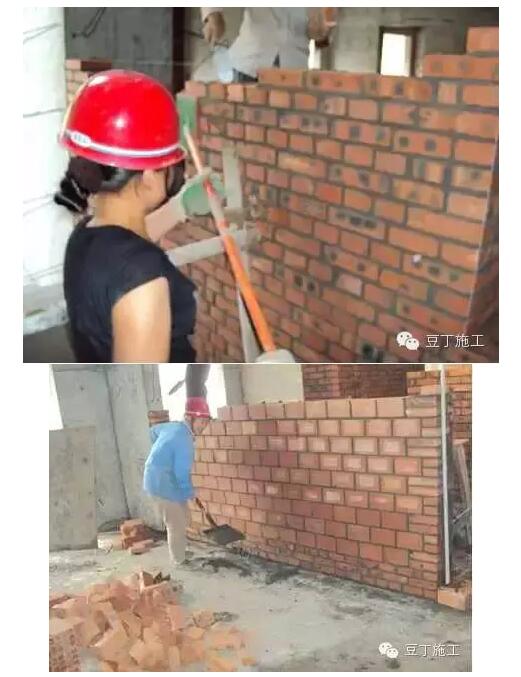

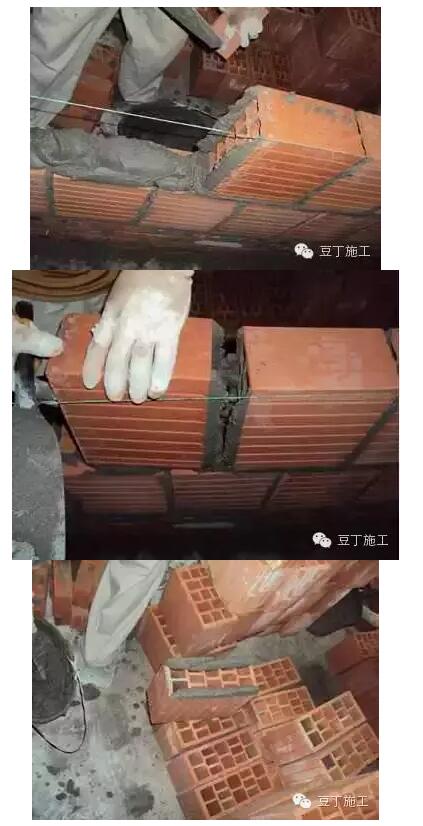

砌體采用“三一”砌筑法，即一鏟灰，一塊磚，一擠揉。緊向灰縫雙面打灰。





灰縫寬度控制在8~12mm。 灰縫應橫平豎直、粗細均勻，砂漿飽滿度不低于90%。




砌體表面清潔處理到位，清爽、美觀。




墻面及時掃縫，落地灰及時回收利用。

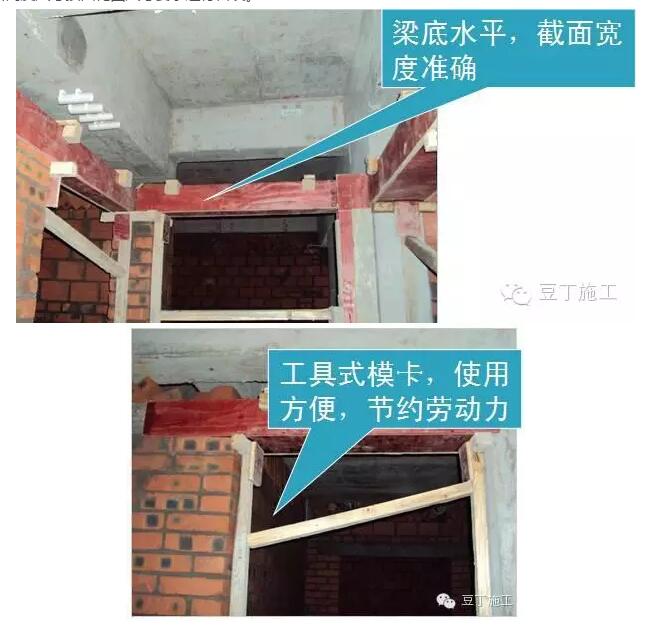

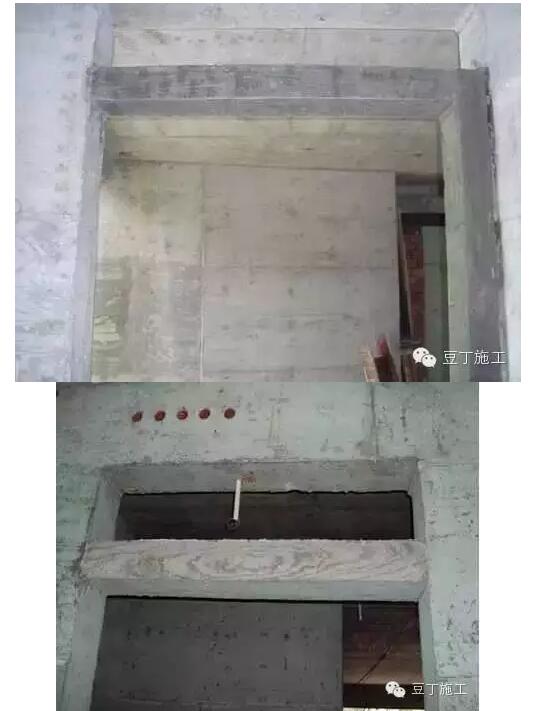

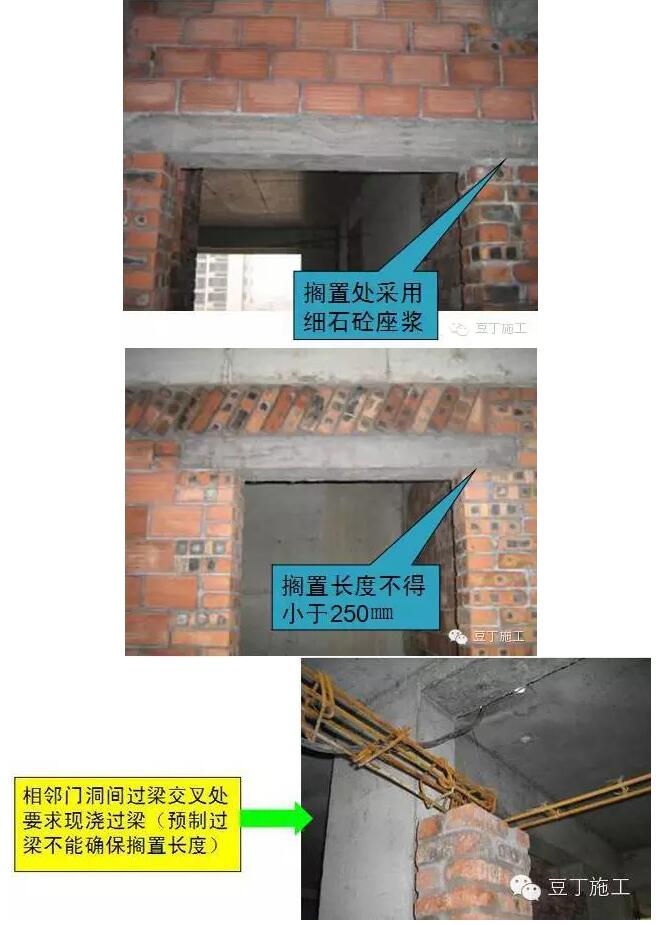

門過梁支模牢固，確保澆筑時不脹模。所有門窗過梁安裝必須統一以結構標高1米線進行控制，門窗洞口高度尺寸按固化圖尺寸要求進行留設。




現澆過梁墻垛澆筑密實、美觀

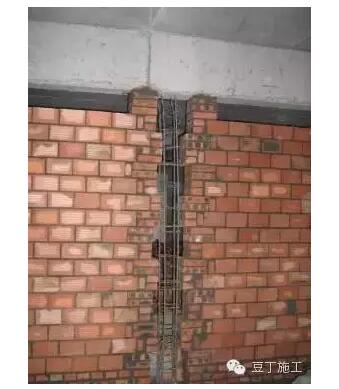

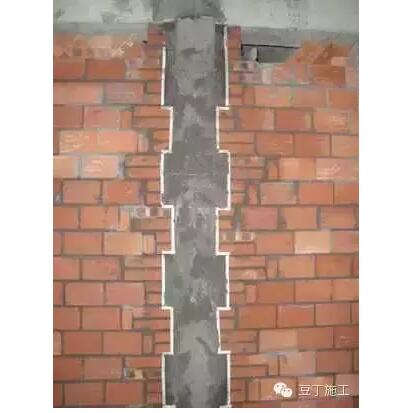

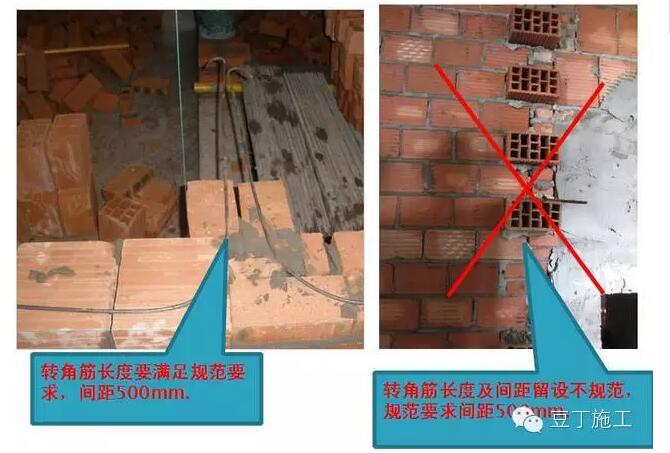

砌體構造柱應先進行構造柱鋼筋綁扎，再進行墻體砌筑；構造柱“馬牙槎”應先退后進，退進尺寸按50㎜留設，位置應準確，端部須吊線砌筑。

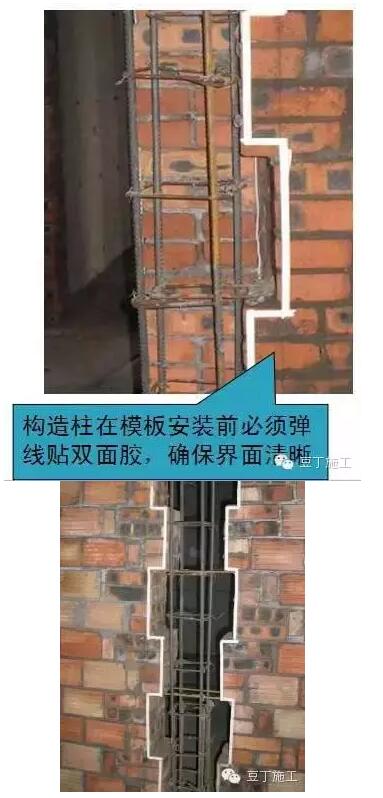

砌體構造柱模板安裝前，須清理干凈底腳砂灰，并按要求貼雙面膠堵縫,雙面膠須彈線粘貼,保證順直、界面清晰，完成后報監理檢查。

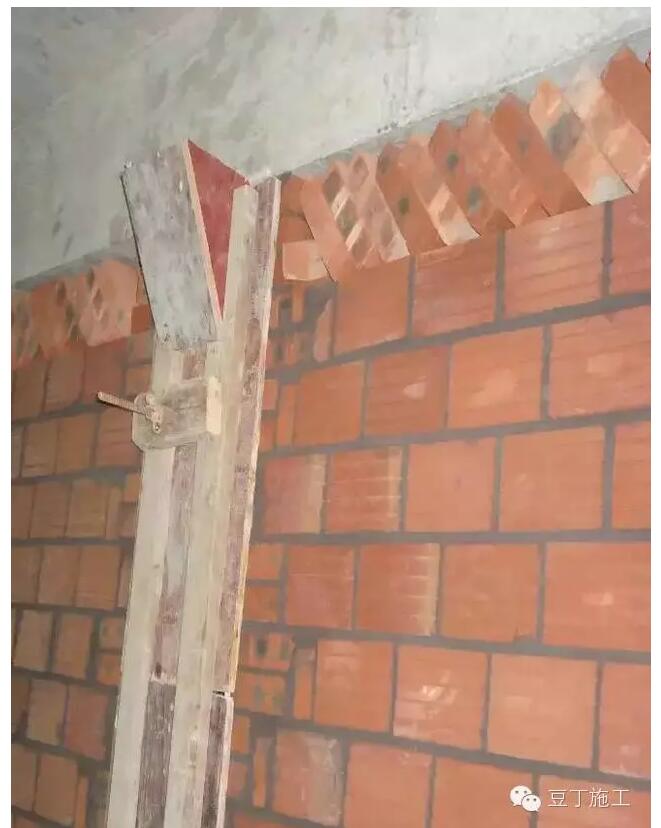

喇叭口模板安裝高度略高于梁下口1～2㎝，確保喇叭口混凝土澆筑密實。
構造柱必須采用對拉螺桿固定。

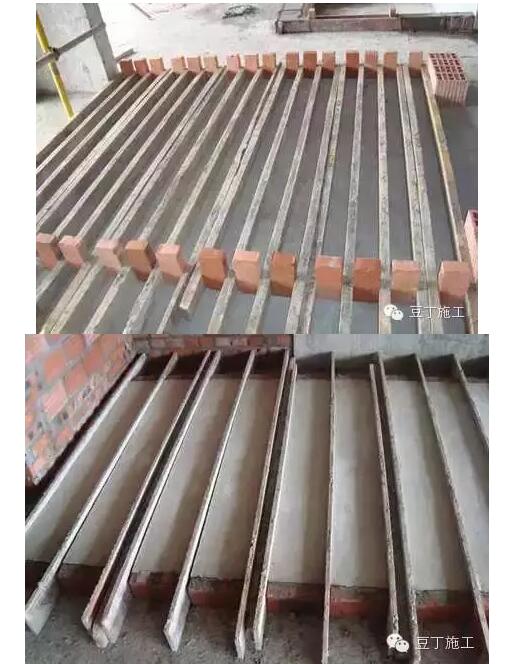

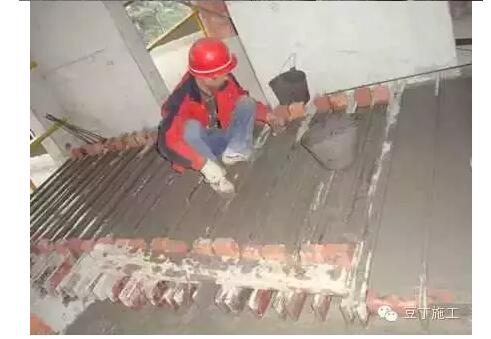

預制過梁集中加工，分規格制作，采用商砼澆筑。注意檢查鋼筋是否放置正確。

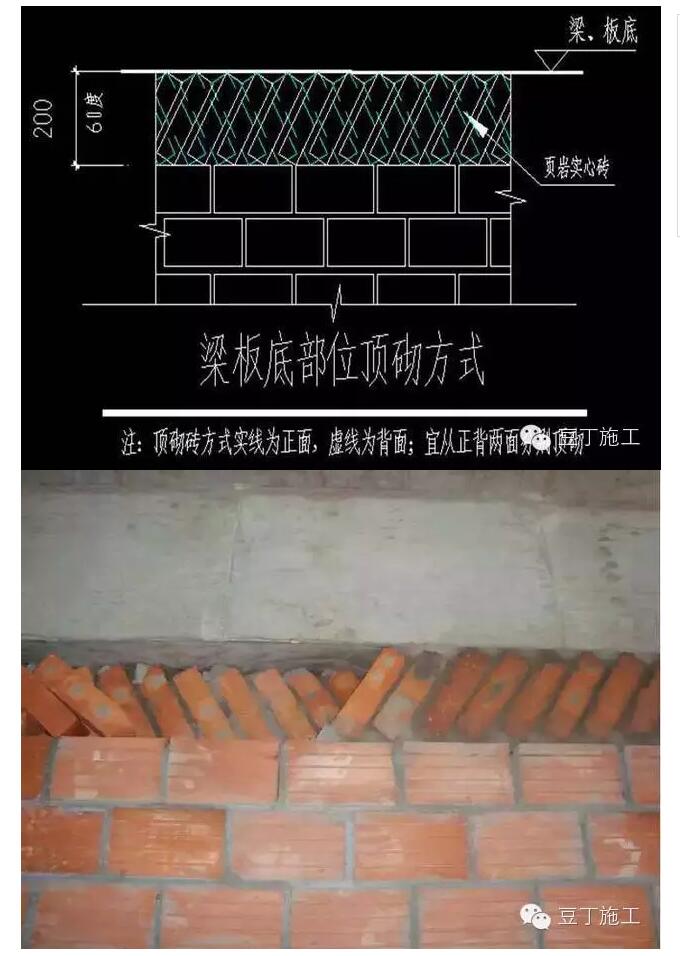

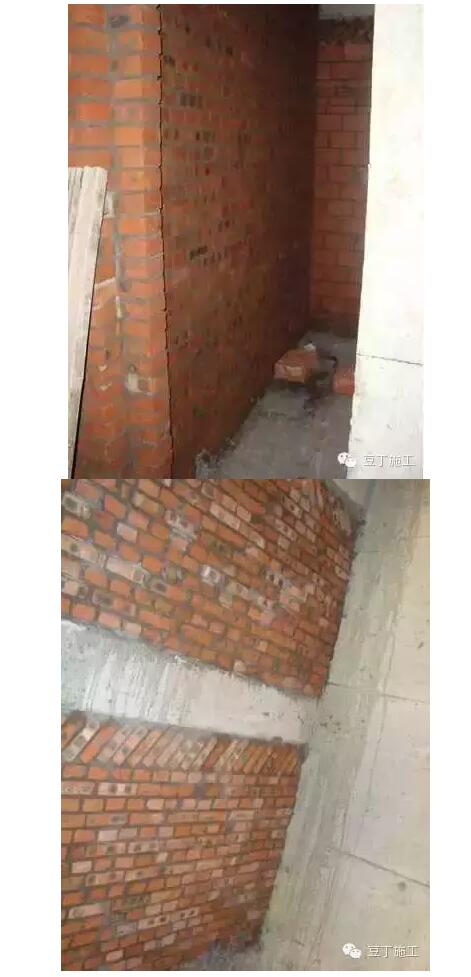

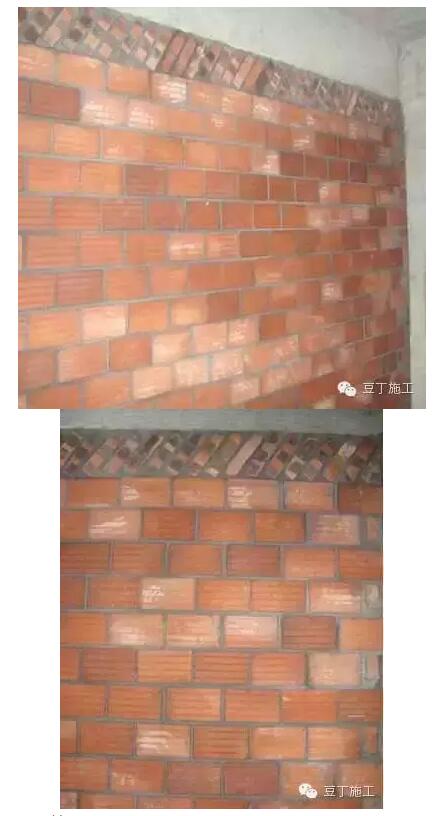

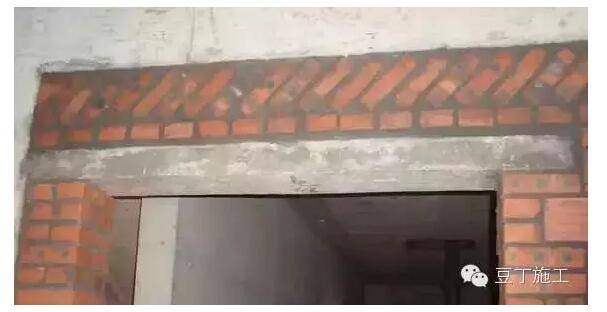

后塞口高留設準確（200mm），端部采用60度三角磚進行砌筑。



煙井、風井內應隨砌隨抹，表面應砂平




砌體施工過程中樓層做兩次清潔，即后塞口施工前后各一次，控制方法有以下兩種：
方法一：除后塞口外的墻體施工完畢后，樓層內所有剩余材料、垃圾等雜物全部清理出樓層，后塞口施工時，材料重新進行轉運，待后塞口施工完畢后再做一次清潔。

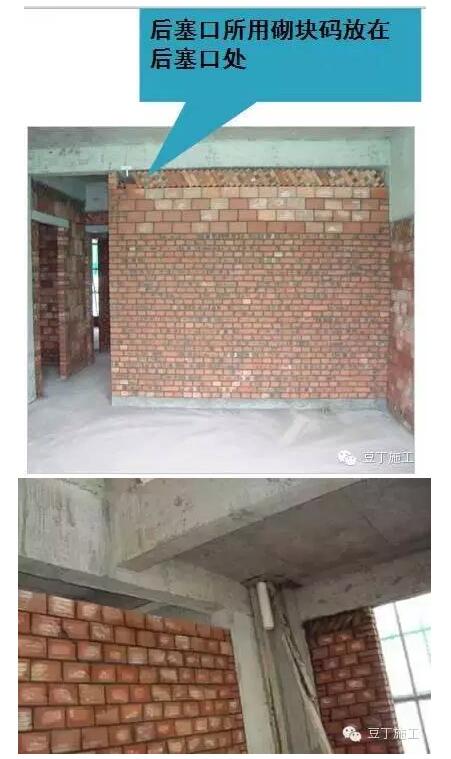

方法二：除后塞口外的墻體施工完畢后，將砌筑后塞口所用的砌塊整齊的堆碼在后塞口處，將樓層內的剩余材料、垃圾、雜物等清理出樓層。后塞口施工完畢后再做一次清潔。





方法一：除后塞口外的墻體施工完畢后，將所有剩余材料清理出樓層，做好樓層清潔。后塞口施工時，再將后塞口施工所用的材料轉入樓層內。




方法二：將后塞口施工所用的材料碼放在后塞口處，進行樓層清潔。外墻處應注意高空墜落。

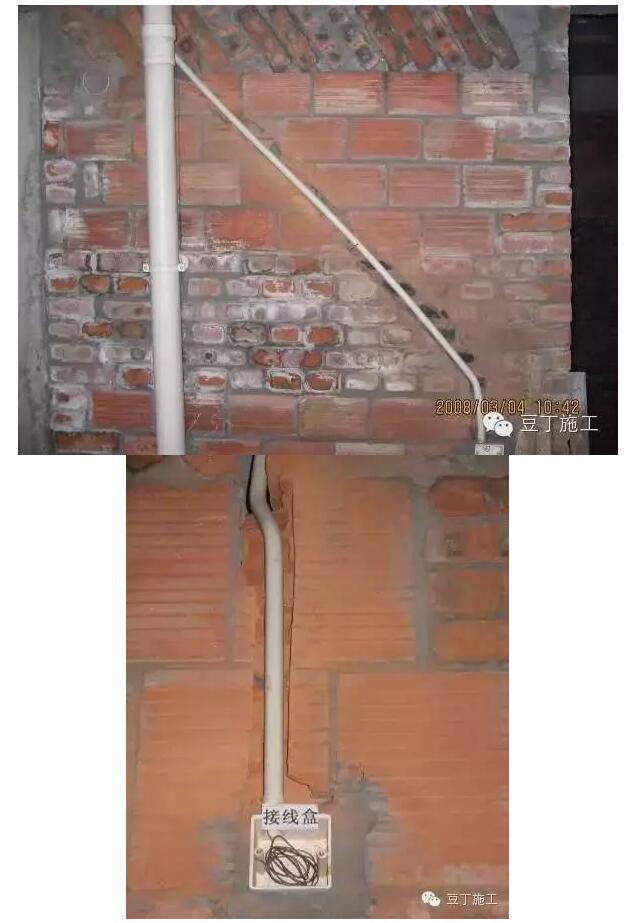

砌體線管、線盒安裝

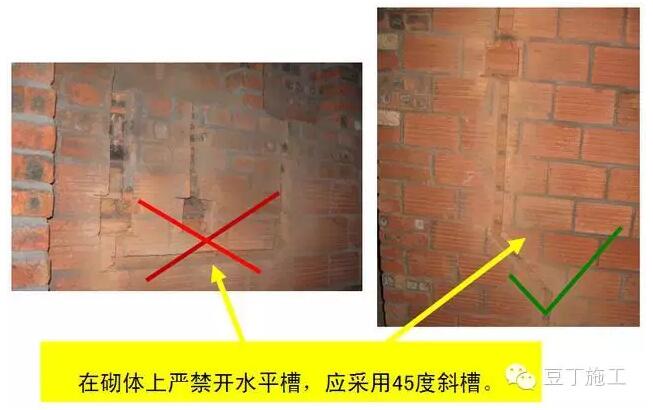

使用切割機按標示切出線槽，嚴禁使用人工剔打。




線管敷設彎曲半徑符合要求、盡量避免有直接、并固定牢靠

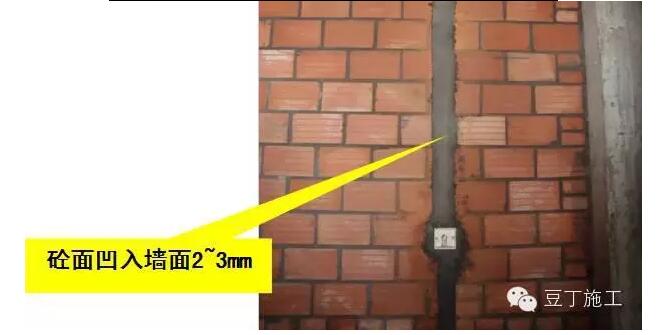

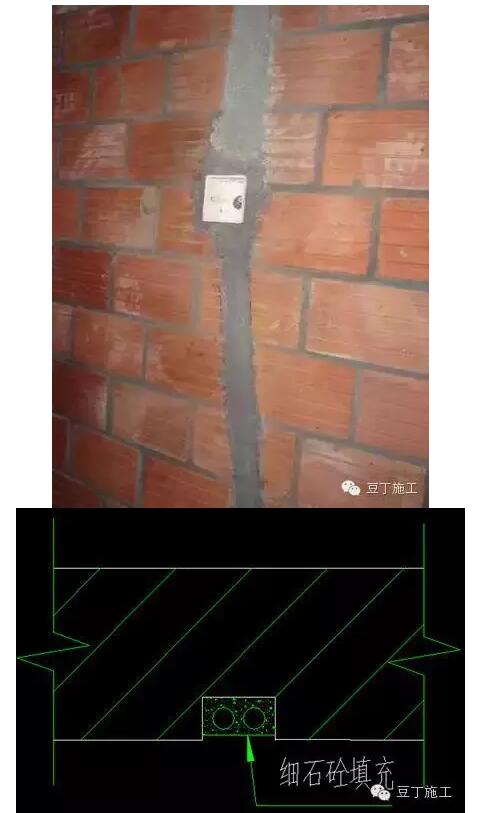

線槽內采用細石砼填充

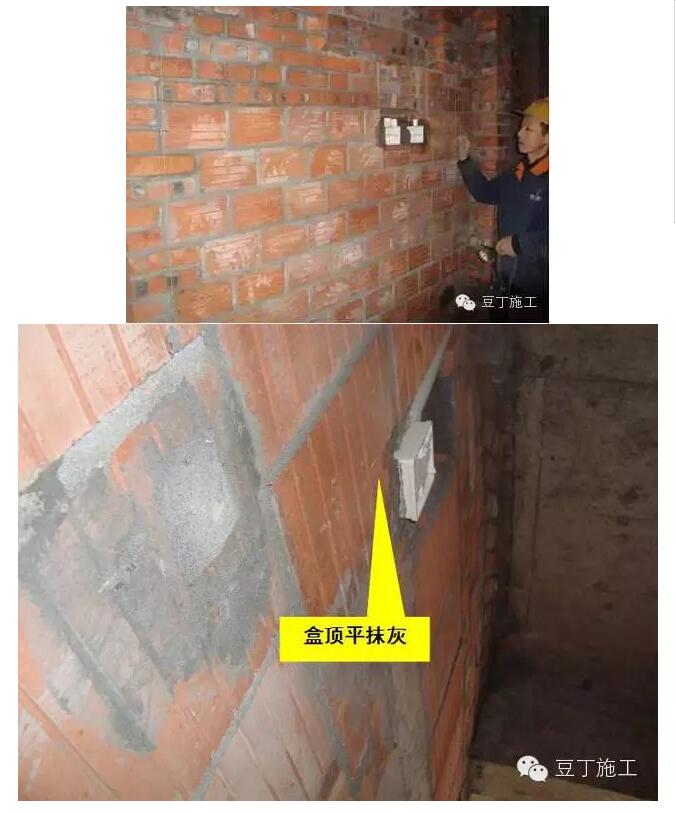

抹灰打耙后，掛線留線盒，確保抹灰完成后，線盒與抹灰面在一個平面。




加強管理人員內部技術交流和學習，管理人員熟練的掌握工藝作法，才能指導工人施工。





發現問題，及時糾偏，開展現場技術交底會。






優化的目的：
方便業主使用，更好的滿足使用功能的要求。
減少施工班組的勞動量，使班組做到利潤最大化。
節約材料，降低施工成本。
優化一：

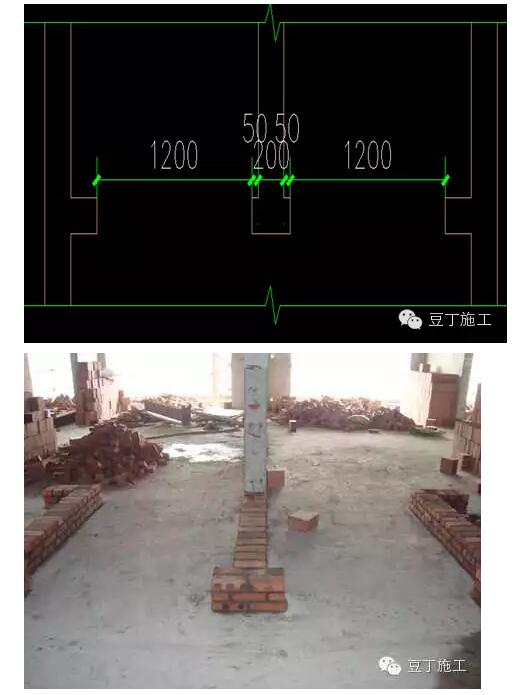

墻垛寬度，盡量使墻垛的寬度符合砌塊模數，避免砍磚，即便于施工，又節約成本。優化內容應征得甲方、監理的同意。




優化二：

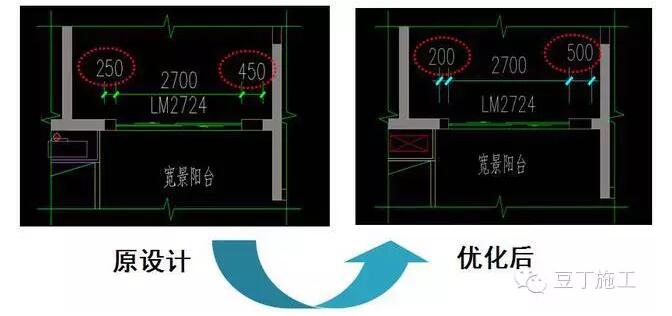

將門洞口兩側的墻垛盡量調整為符合砌塊模數，便于施工。優化內容應征得甲方、監理的同意。



優化三：

設計要求過梁作法參照的圖集一般為03G322和03G301。圖集中過梁的擱置長度為250mm，但是圖集中過梁的擱置長度是針對墻厚為240mm的墻體設置的，面目前施工的填充墻厚度一般為200mm。盡量與設計單位溝通，將過梁的擱置長度調整為200mm，以便符合填充墻砌塊模數要求。 優化內容必須征得設計單位的同意。



優化四：
將門窗洞口兩側的墻垛寬度調整到滿足過梁的擱置長度，減少現澆過梁數量，盡量做成預制過梁，減少施工班組的工作量。優化內容應征得甲方、監理的同意。






優化五：

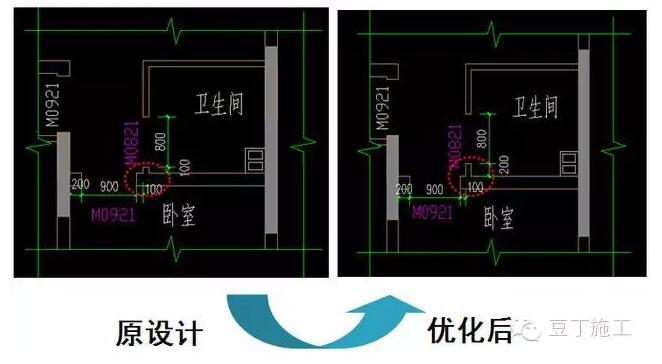

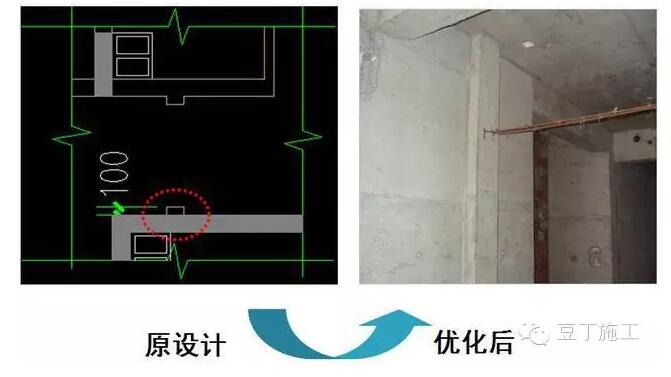

小于200mm寬的門垛與主體結構同步施工，減小砌體施工時二次構件的數量，優化內容應征得甲方、監理的同意。


優化六：

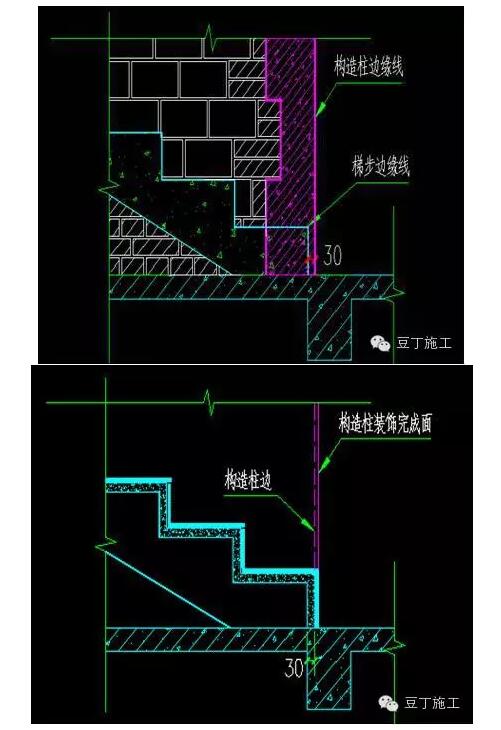

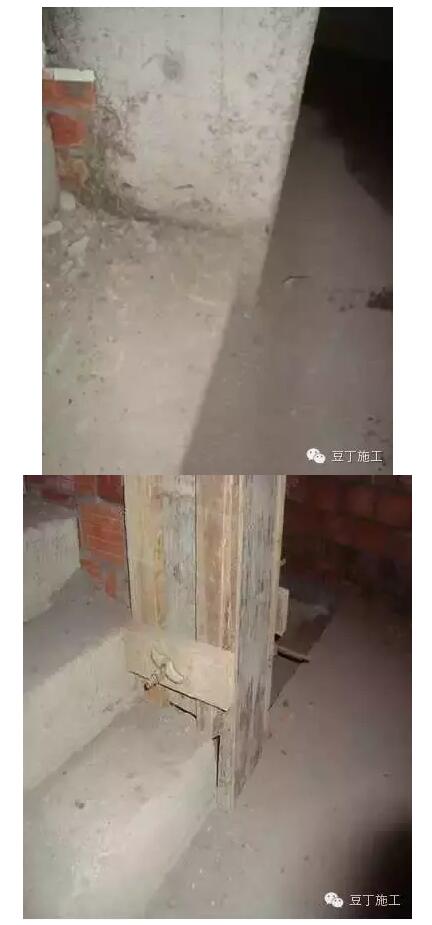

如果樓梯間內梯步粘貼面磚，構造柱支模相對與梯步邊緣退后30mm，減小構造柱端部的抹灰厚度。



梯步貼磚的裝飾厚度有40mm左右，退后30mm可以有效減小構造柱抹灰的厚度



針對安裝等分項工程的特殊要求對砌體進行調整。

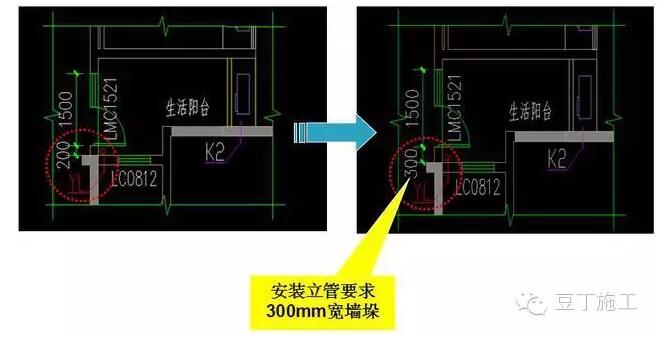

調整一：為落水管留足墻垛寬度，避免門、窗洞口處現落水管。

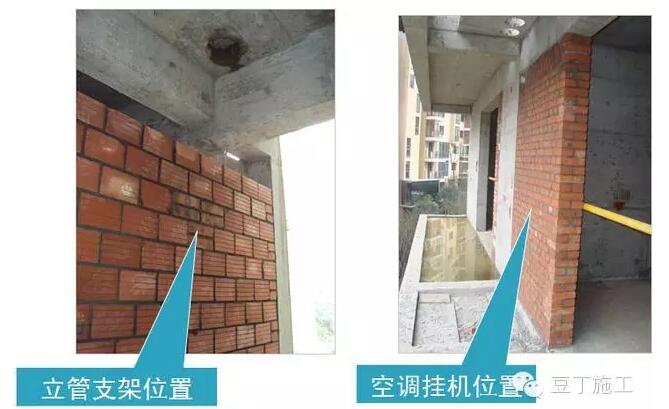

調整二：安裝立管支架處砌筑實心磚，墻壁有空調掛機時，掛機處墻體砌筑實心磚。

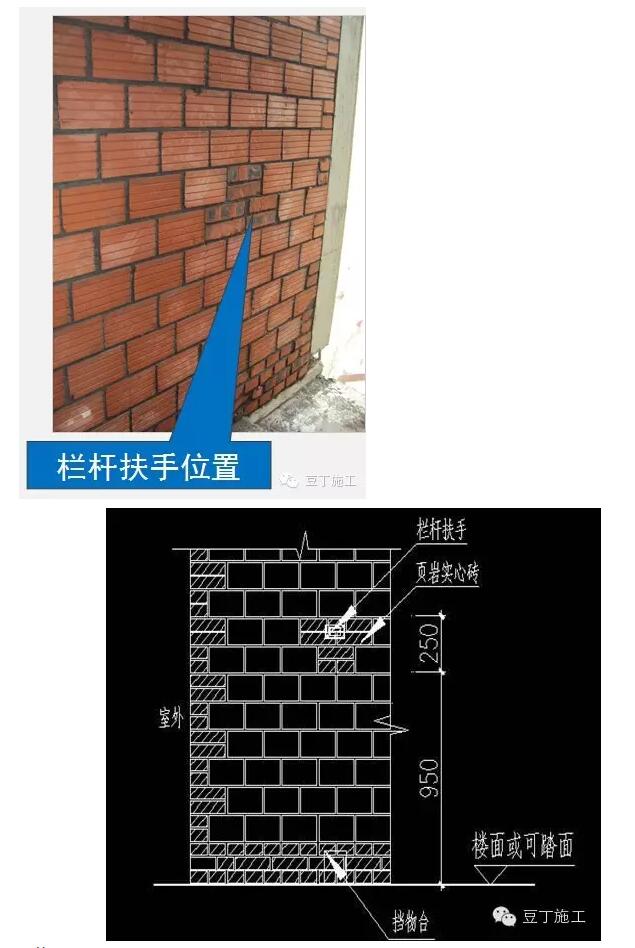

調整三：欄桿扶手位置砌筑實心磚。

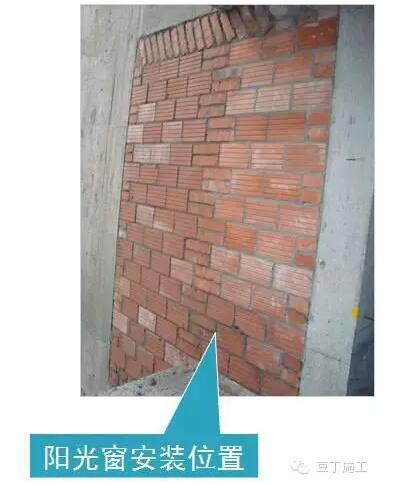

調整四：陽光窗連墻件位置砌筑實心磚。






水、電井周圍和電梯筒體周圍砌筑實心磚砌體。

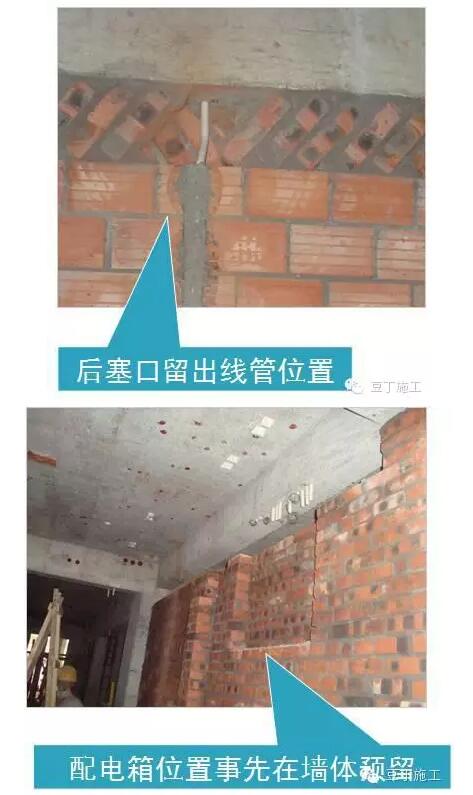

調整五：后塞口處留出線管安裝位置。配電箱事先在墻體上預留，避免事后剔打。

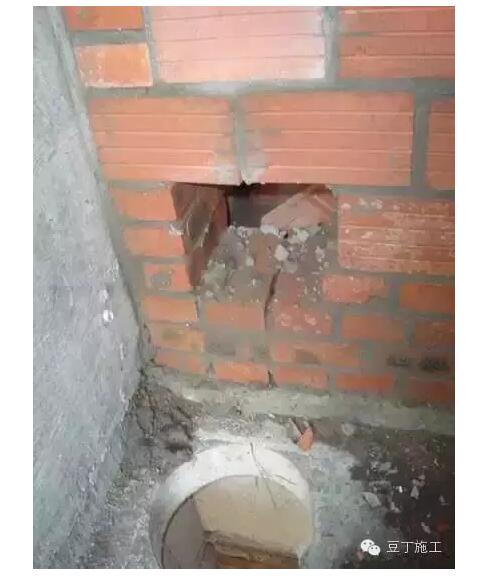

調整六：廚房排水預留洞口，避免事后剔打。

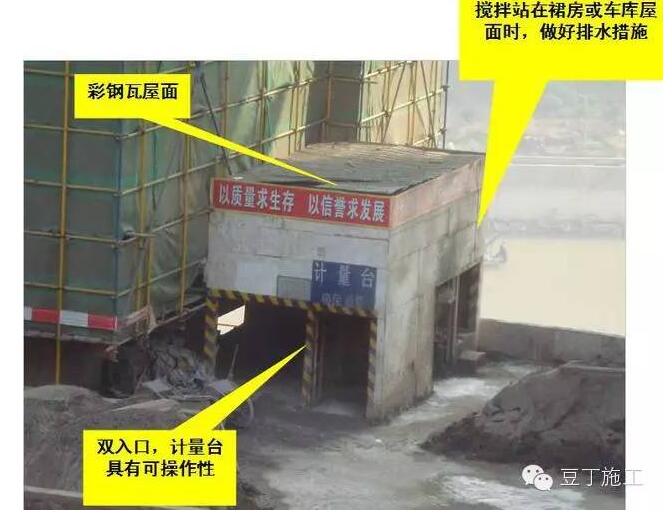

攪拌站搭設要求:
高度4.5m，雙層防護棚，彩鋼瓦屋面
設置兩個入口，攪拌站內的計量臺要有可操作性
攪拌站采用鋼管搭設，竹膠板圍護，外涮防水涂料
頂部標語高度600mm，紅底白字
攪拌站設置裙房或車庫屋面時應做好排水措施
搭設材料：鋼管、木方、竹纖板、彩鋼瓦、竹挑板。
搭設尺寸：單臺安裝6m×4m×4m高。雙層防護棚，彩鋼瓦屋面。

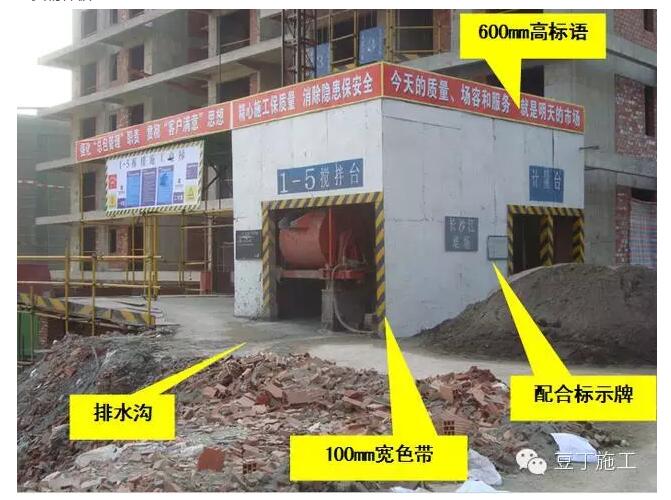

色彩美化:外圍涮白色防水涂料，頂部標語高度600mm，紅底白字。門邊涮100mm寬黃黑相間色帶，斜度60度。
標識標牌：進料口處掛操作規程和驗收合格牌，噴“計量臺”和“XX號攪拌臺”。
排水措施：設備排水溝保持排水通暢，如攪拌搭設在車庫或裙房屋面時，屋面上應做好排水的地漏。
實物樣板

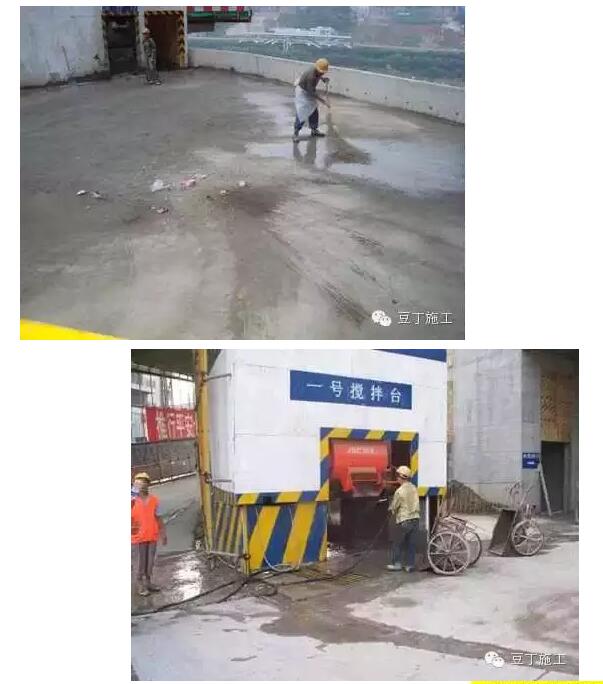

攪拌站的維護

每日下班時進行清洗攪拌機和裝飾場地

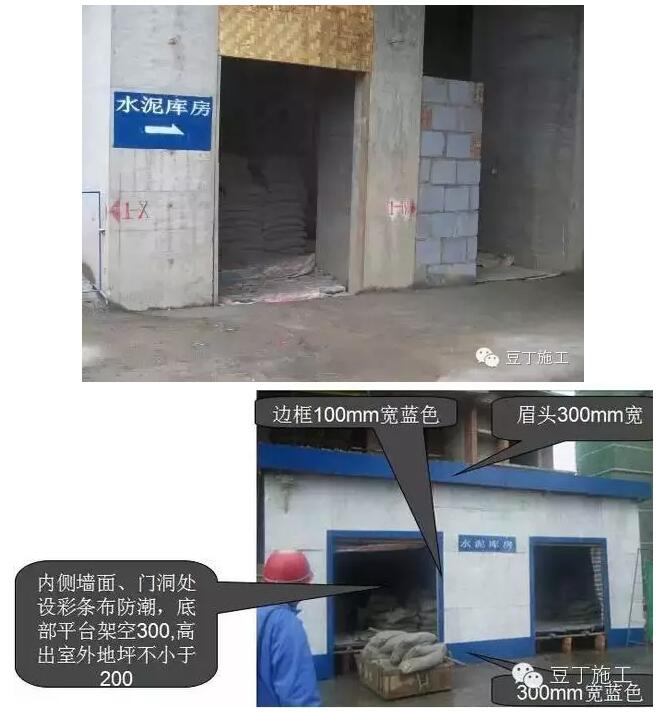

水泥庫房搭設要求:
搭設材料：鋼管、木方、竹纖板、彩鋼瓦、竹挑板。
搭設尺寸：8m×4m，正立面高3.5m,背立面高3m.門洞：1.5×2m.
屋蓋地面做法：單坡屋面。a.在高空落物半徑以外可直接蓋彩鋼瓦，做150mm吊檐，彩鋼瓦伸出檐口50mm.b.在落物半徑以內先蓋彩鋼瓦再滿鋪竹挑防護，眉頭高度300mm
色彩:眉頭、踢腳線刷300mm高藍色油漆，門框刷120mm寬藍色油漆。其余部位刷白色。
工具房搭設：使用材料、色彩（門刷黃色）、屋蓋作法同水泥房。搭設尺寸根據現場確定。
實物樣板

水泥庫房實景樣板

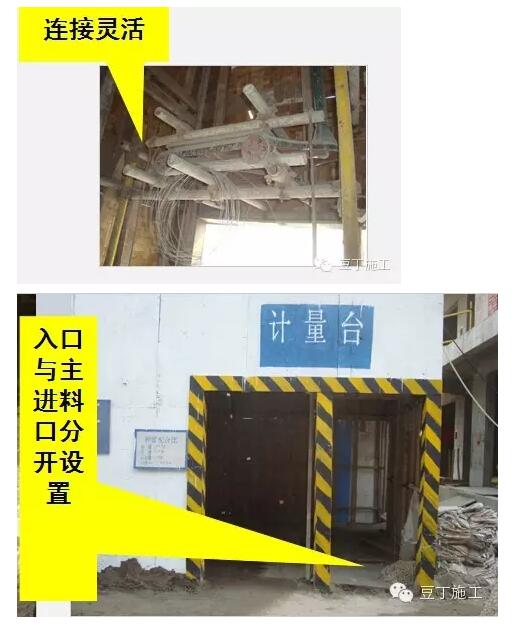

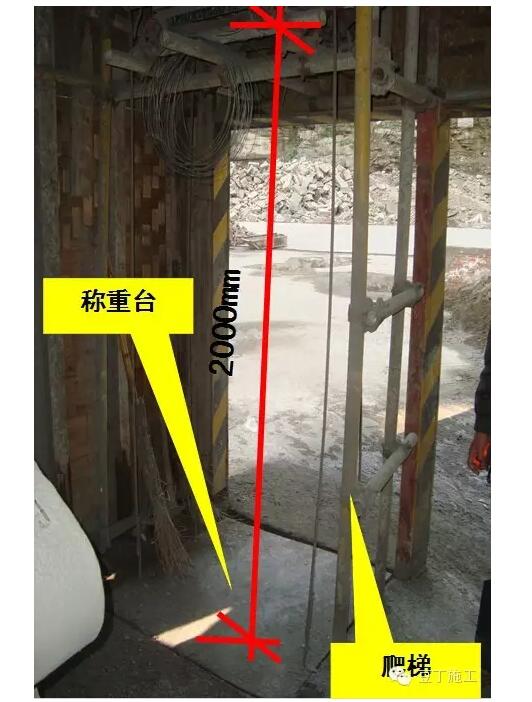

計量臺搭設要求:
與攪拌站材料主入口，分開設置。
采用直徑10的圓鋼吊一1000mm*1000mm鋼板做稱重臺。
臺稱底高于稱重臺2000mm。

搭設專用爬梯，便于稱稱計量，加強計量臺的可操作性。








裝飾場地搭設要求:
裝飾場地盡量靠近攪拌站的，盡量減小材料轉運距離和次數，最大限度的節約勞動力。
采用200mm寬900mm高頁巖實心磚砌筑分區、分類隔斷。
做好組織排水。
